Montage clavier custom

Montage clavier custom KBD75

Aujourd’hui je vais vous expliquer comment monter son premier clavier custom, sur base de KBD75v2. J’ai utilisé pour mon premier clavier custom le kit de KBDfans.

Matériel

Un boitier du format de la carte mère du clavier
Carte mère (ou PCB)
Des switchs (pas nintendo)

Outillage

Un fer à souder / station de soudage
Pompe à dessouder
Petit tournevis cruciforme
Flux de soudure
Étain
Pince brucelles

Optionnel mais requis pour la lubrification des switchs ou des stabilizers

Petit pinceau
Graisse diélectrique / graisse spécialisée pour claviers
Démonte switch

Choix des composants

J’ai choisi le Kit KBD75V2 de chez KBDFans, il se compose de :

Boîtier en aluminium anodisé RGB
PCB KBD75 V2 Soudé
Plate en fibre
Switches Gateron red
Couche intermédiaire en fibre
Stabilizers Cherry (la référence)

Matériel requis pour le montage

Pour monter un clavier soudé, il va vous falloir bien évidemment un fer à souder, de qualité, ou pas. Moi j’ai utilisé une station de soudage bon marché qui à fait l’affaire pour un clavier, mais si vous souhaitez en faire plusieurs cela peut valoir le coup d’investir dans quelque chose de plus professionnel. En effet un clavier en 75% comprend environ 108 switchs à souder, chaque switch comporte 3 pins à souder au PCB vous comprenez donc que faire plus de 300 points de soudure puisse être légèrement chronophage.

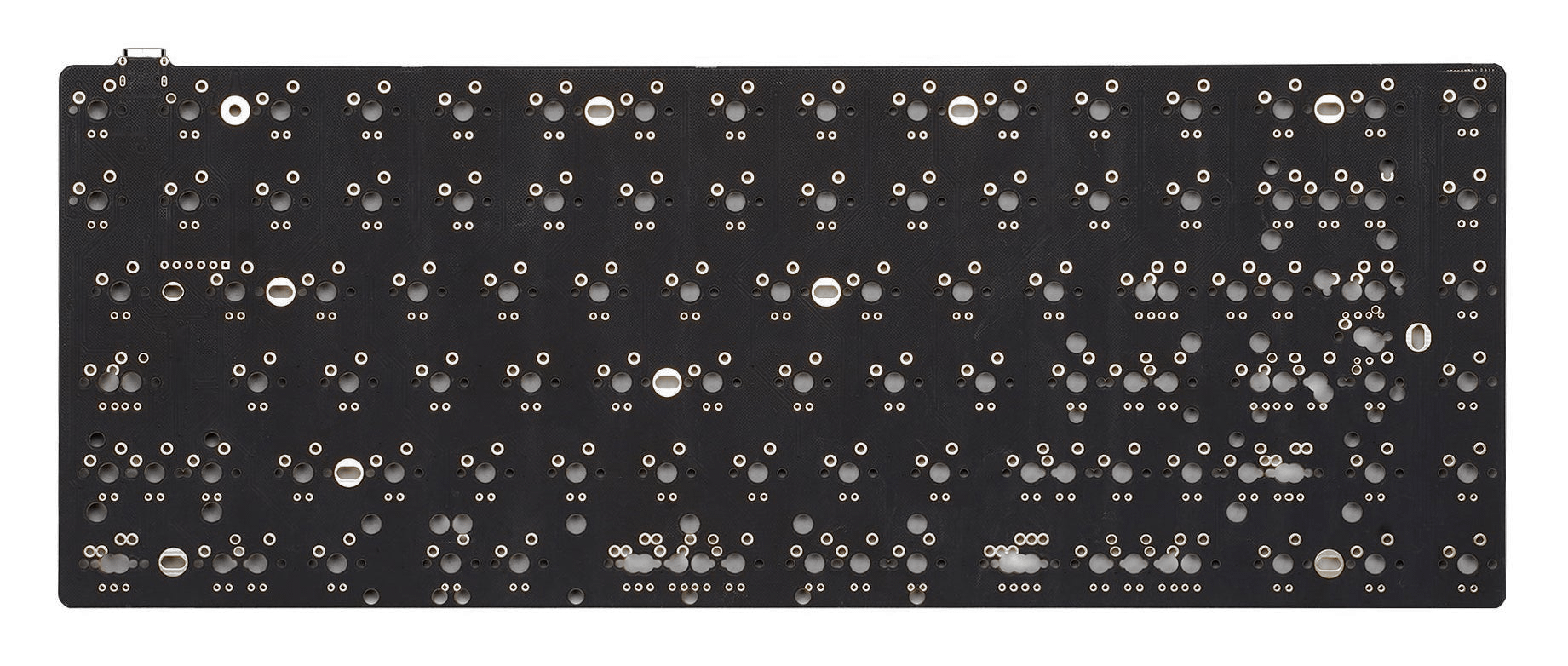

Visuel du PCB

Test préliminaire du clavier

Quand on reçoit le PCB, il se présente de la manière suivante (voir photo ci dessus), il est complètement vierge et il va falloir déterminer son layout (emplacement des touches). Lors de la réception de celui-ci, je vous conseille de tester si toutes les “touches” fonctionnent correctement à l’aide d’une pince brucelle. Il suffit de faire brancher le PCB à un ordinateur, de se rendre sur un site du type https://en.key-test.ru , faire contact entre deux pins et la touche doit s’allumer sur le site. Par défaut vous allez recevoir votre PCB en QWERTY mais votre ordinateur va vous le passer en AZERTY, donc les touches ne seront pas tout à fait au même endroit, c’est normal.

Test du PCB avec la pince brucelles

Il faudra bien faire des recherches pour ne pas avoir à dessouder de switchs lors du placement de ces derniers, cela pourrait abîmer les pistes du PCB, et si elles sont arrachées en tirant sur le switch, il peut aller à la poubelle.

Le montage des switches

Une fois le PCB testé et fonctionnel, on peut passer au montage, puis au soudage des switchs. Il faut placer la plaque intermédiaire sur le PCB de manière à isoler un peu du bruit, mais son utilité est aussi de protéger le PCB lors des frappes, et de correctement les aligner. Lors de cette étape il faut faire attention de ne pas tordre de pins, il pourraient casser et le switch est foutu. Cette étape est un peu frustrante car lorsqu’on retourne le clavier, les switchs peuvent tomber, je vous conseille de commencer par les angles, puis le tour et enfin le reste.

Montage des switchs sur la plaque.

Ensuite, on peut passer à la soudure. Si vous en avez déjà fait, ce ne sera pas bien compliqué, il suffit de coller votre fer bien chaud sur un pin, y coller votre fil d’étain et remplir la piste, dans le cas où vous n’en auriez jamais fait, je vous conseille de regarder un tuto sur Youtube.

Soudure des switchs sur le PCB

C’est une étape assez critique puisqu’une fois les switchs soudés, si vous avez un ajustement à faire parce qu’un des switchs des décalé par rapport au layout que vous avez choisi, il faudra dessouder TOUS LES SWITCHS, séparer le PCB de la plate, et ensuite tout remettre dans plier de pins qui seront plein d’étain, et sans arracher de pistes, ce qui endommagerait votre PCB tout neuf.

C'est fini !

Enfin presque… Quand tout est prêt, vous pouvez mettre le tout dans le boîtier, mettre les touches (caps), le brancher de nouveau à votre PC et .. et il va falloir le programmer maintenant ! Il faut se rendre sur le site https://config.qmk.fm/, sélectionner son PCB dans le menu déroulant, et il suffit ensuite de mettre les touches au bon endroit. Il est possible de configurer des “layers”, donc les couches c’est ce sont par exemple les touches fonction, qui apparaissent lorsque l’on appuie sur Fn par exemple.

Il est possible sur le site de rentrer votre kit de touches si vous avez acheté des touches GMK par exemple pour voir les couleurs de vos touches directement sur le site. On peut également paramétrer des touches spéciales comme des touches de volume, play, pause ect. Une fois votre layout prêt, cliquez sur le bouton Exporter le .JSON .

Flash et test du clavier

Pour flasher le clavier, il va vous falloir le programme QMK Toolbox. Il se trouve sur le GitHub officiel QMK ici : https://github.com/qmk/qmk_toolbox, et il vous faudra télécharger la version qui correspond à votre système d’exploitation, il est disponible pour Windows et macOS.

Le programme se présente ainsi :

Avant de sélectionner son fichier .JSON, il faut renseigner le numéro MCU. On le trouve au dos du PCB il est toujours écrit quelque part, s’il n’est pas renseigné ça peut marcher mais c’est relativement délicat et on ne veut pas abîmer son clavier tout neuf. Une fois ceci fait et le fichier sélectionné, il existe plusieurs méthodes pour mettre son clavier en mode DFU (mode bootloader). La plus simple est de brancher le clavier tout en maintenant les touches espace et b, si cela à fonctionné le programme va vous le dire. Je vous conseille de rajouter une touche pour le passer dans ce mode. Il suffit ensuite de cliquer sur Flash et le configuration sera envoyée au clavier, qui va redémarrer une fois que l’opération sera terminée.

Le test final !

Y’a un truc qui marche pas. Y’en à toujours au moins un en vérité ! Il faut refaire un fichier de configuration, le réinjecter dans le clavier et refaire un test sur un site du type https://en.key-test.ru
